שבב COB FLIP (תצוגת LED של קתודה משותפת)

בחירות ידידותיות לסביבה קלות!

טכנולוגיית הגנה על פיקסלים

עיצוב חדשני עם שרף אפוקסי כחלק ממכלול הפיקסלים, מאפשר לכם לצפות להגנה שאין שני לה מפני נזק. בניגוד לצגי SMD טיפוסיים שבהם דבק על הלוח הוא תוספת אופציונלית, REISSDISPLAY משלב הגנה מתקדמת זו כתכונה סטנדרטית, ומציע אמינות ואריכות ימים מעולים בפתרון תצוגה חדשני אחד.

שדות יישום

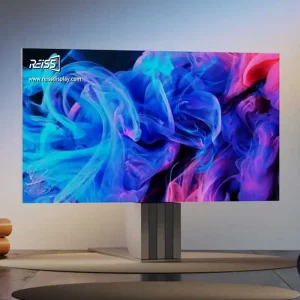

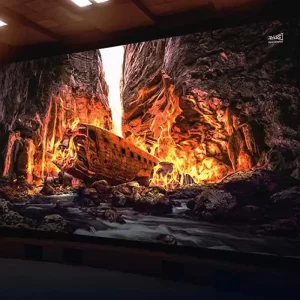

קולנוע ביתי

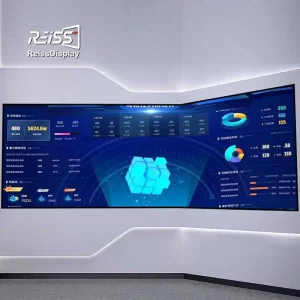

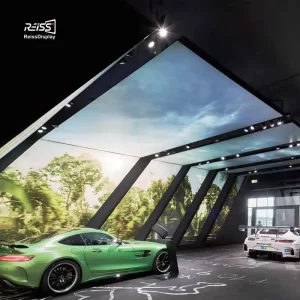

אולם תצוגה

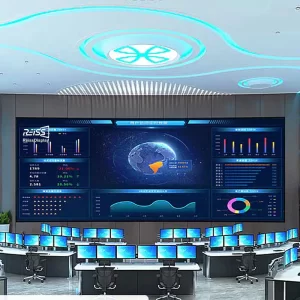

מרכז ניטור

שָׁלָב

יתרונות ה-COB

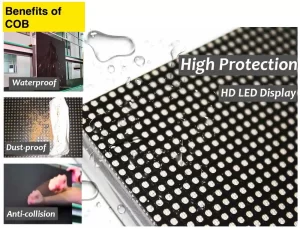

הגנה מפני השפעה ומשטח

צג ה-COB העמיד בפני התנגשויות/אבק/מים (חזית lP54) אטום בשרף אפוקסי ואינו בעל פינים חשופים, המגנים על נוריות ה-LED מפני מים, אבק, כתמי שמן, התנגשויות וחשמל סטטי.

קל לניקוי עם מים

מאפשר צפיפות אריזה גבוהה בהרבה מאשר SMD

רזולוציה גבוהה עם חלקות טובה יותר ועוצמה גבוהה יותר

פיזור חום רב יותר, יציבות טובה יותר, אמינות ואריכות ימים

מה זה COB

• COB (שבבים על הלוח), היא טכנולוגיה חדשה של אריזת LED למנועי תאורת LED.
• השבב מותקן ישירות על המצע בגב לוח המעגלים
• השתמש בטכנולוגיית ריתוך קולי כדי לבצע חיבור עופרת של שבב ה-LED
• דבק השרף עוטף את מיקום המנורה ומגן על שבב ה-LED

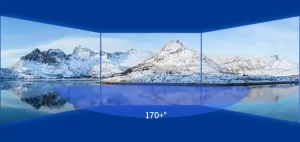

זווית צפייה גדולה יותר

חבילת ה-COB מאמצת את סוג הארת פני השטח, כך שזווית הצפייה רחבה יותר, כך שלמסך התצוגה micro-pitchLED העטוף ב-COB יש זווית צפייה דו-כיוונית אנכית ואופקית של 170 אינץ', מה שמבטיח שבכל זווית צפייה אין סטיית צבע, וניתן להציג תמונות וסרטונים בצורה מושלמת תמיד.

תצוגת LED של REISSDISPLAY בעלת ביצועים ויזואליים מדהימים

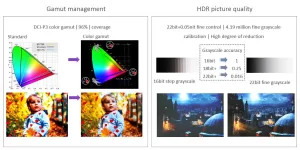

שדרגו את חוויות הוויזואליה לגבהים חדשים עם צג ה-LED המתקדם שלנו, כעת תואם DC1-P3. טכנולוגיה חדישה זו, שתוכננה לספק צבעים בהירים ודיוק ללא תחרות, מכינה את הבמה לחוויות מרתקות וסוחפות כמו שלא היו מעולם.

גודל מדויק לחיבור חלק

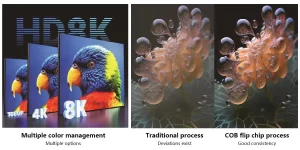

יחס הזהב של סדרת REISSDISPLAY COB 16:9, תואם לתקני HDTV, תצוגה מושלמת של וידאו 2k, 4K, 8K.

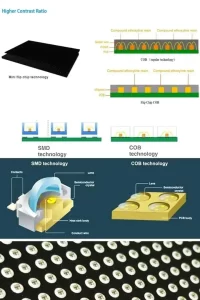

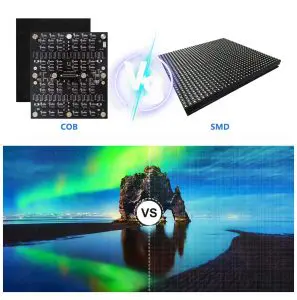

COB לעומת SMD

טכנולוגיית Flip chip COB מתגאה באורך חיים ארוך יותר, כשלים מינימליים בפיקסלים, יחס ניגודיות משופר, צריכת חשמל מופחתת ואיכות תמונה חלקה יותר

יעילות אנרגטית מעולה

טכנולוגיית אריזת COB עם שבב להיפוך, בשילוב עם עיצוב מעגל קתודה משותפת, משפרת את אפקטי התצוגה תוך חיסכון באנרגיה 40% בהשוואה למסכי LED קונבנציונליים.

טכנולוגיית תצוגה מיקרו COB

מוצרי מיקרו-לד המבוססים על טכנולוגיית תצוגה מתקדמת של מיקרו-COB מאמצים הארה עצמית, ניגודיות גבוהה וקולאגמוט גבוה, חיים ארוכים, קצב רענון גבוה, אפקט תצוגה מעולה והרחבת גודל בלתי מוגבלת, צפיפות פיקסלים גבוהה ב-UTRG ויתרונות אחרים, חיסכון באנרגיה ויעילות רבה יותר, מערכת ניהול צבעים ברמת קולנוע, מגיעה לטווח צבעים של 125% NTSC ועומק צבע של 22 סיביות, מציגה פרטים עשירים ומשיבה את אפקט התצוגה האמיתי.

ניגודיות היאה, הווה פרטים נוספים

VIVID נועד להדהים ולהעניק השראה, יחסי הניגודיות ויכולות ה-HDR המובילים בתעשייה של REISSDISPLAY מעבירים אתכם לממלכה שבה כל תמונה מתפוצצת מחיים, וטובלים אתכם במארג עוצר נשימה של צבעים ופרטים. תגידו שלום לרגילים וחבקו את היוצא דופן עם תצוגת ה-LED REISSDISPLAY.

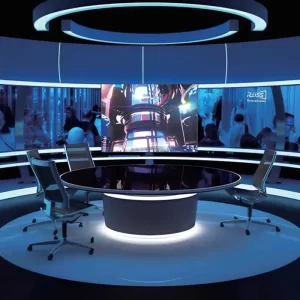

פרויקטים יחסיים

תחנת טלוויזיה, שידור, כנס מסחרי יוקרתי, תערוכה, מרכז פיקוד ניטור וכו'

2 דקות כדי לדעת עוד על תצוגת LED COB

טכנולוגיית COB היא טכנולוגיית אריזת LED מתפתחת, השונה מאריזת SMD מסורתית להרכבה משטחית. אז מהם היתרונות והחסרונות של צג COB LED? במה היא שונה ממסך LED SMD?

מהי תצוגת LED COB?

COB, Chip on Board, היא טכנולוגיה המשמשת לאריזת שבב על גבי לוח.

בניגוד ל-SMD, שבו החרוזים מולחמים למעגל מודפס (PCB), תהליך ה-COB מכסה תחילה את נקודת מיקום הסיליקון בשרף אפוקסי מוליך תרמית (שרף אפוקסי מסומם בכסף) על פני המצע, לאחר מכן שבב ה-LED מחובר למצע המחובר באמצעות דבק מוליך או לא מוליך באמצעות דבק או הלחמה.

לבסוף, השבב מחובר חשמלית ללוח המעגל המודפס באמצעות קשירת עופרת (חוט זהב).

פרוסת ה-LED קבועה למשטח הקדמי של מצע התצוגה והסרט מודבק למשטח הקדמי של מצע התצוגה. פרוסת ה-LED היא שבב LED אדום, ירוק או כחול נפוץ להשגת אריזה משולבת.

תהליך האריזה ב-COB שובר את התלות של טכנולוגיית האריזה המסורתית בסוגריים ותומכים. כך הוא מפחית את מספר נקודות ההלחמה.

ככל שפחות ריתוכים, כך פחות נקודות כשל. לכן, היציבות והאמינות של מודול COB LED גבוהות, ושיעור הכשל של פני השטח של המנורה נמוך.

מהן התכונות של צג ה-COB LED?

1. שיטות אריזה שונות;

2. פיצ' אולטרה-מיקרו;

3. מסך תצוגה ברור במיוחד;

4. הקופסה קלה ודקה יותר מנורות לד קטנות;

5. ערך התנגדות תרמית קטן, פיזור חום חזק;

6. דיכוי יעיל של מוארה, חוש אור מעולה;

7. מרווח קטן, וכתוצאה מכך עקביות צבע הדיו של המסך אינה יפה;

8. תהליך הייצור דורש פחות שלבים, ויש לשפר את השלב הנוכחי של טכנולוגיית האריזה;

9. דרישות טכנולוגיית תצוגת COB גבוהות, יצרני תצוגת COB פחות;

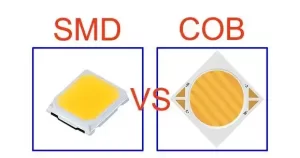

SMD לעומת COB LED, מה עדיף?

לקוחות רבים המתעניינים ב-LED שומעים לעתים קרובות על טכנולוגיית COB, מה שגורם להם לבלבל לגבי ההבדלים בינה לבין צגי LED מסורתיים.

למעשה, על מה שאנחנו מדברים הוא COB, שהיא טכנולוגיית אריזה מתפתחת עבור צגי LED.

בעבר, צגי LED השתמשו באריזות SMD להרכבה משטחית, כך שההשוואה בין צגי COB לצגי LED מתייחסת למעשה להשוואה בין אריזות SMD ל-COB.

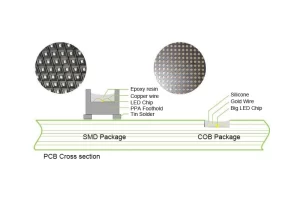

השוואה בין תצוגת COB לתצוגת LED SMD

(1) טכנולוגיית אריזה שונה

כיום, מסכי תצוגת ה-LED הקונבנציונליים שלנו משתמשים באריזת SMD להרכבה משטחית.

טכנולוגיית אריזה זו כוללת קיבוע שבב ה-LED דרך תושבת, ריפויו עם שרף אפוקסי בפנים, ולאחר מכן קיבועו על לוח ה-PCB בעזרת משחת הלחמה, ולאחר מכן הלחמת Reflow כדי לסדר באופן שווה את חרוזי ה-LED על הלוח.

עם זאת, תהליך טכנולוגי זה מסורבל, דורש זמן פעולה מסוים, והמרחק המינימלי בין נקודות יכול להיות רק 1.2, גם אם מדובר במספר נקודות באחד, ניתן לעשות זאת בגודל קטן יותר, אך עדיין לא ניתן להיפטר מבעיית אובדן האורות.

אריזת COB מפשטת את תהליך האריזה של שבבי LED על ידי שילובם ישירות על גבי לוח ה-PCB וקיבועם באמצעות דבק.

התהליך כולו פשוט יותר, ללא צורך בהלחמת Reflow, ושבבי ה-LED יציבים יותר. יחד עם זאת, המרווח בין הנקודות יכול להיות קטן יותר.

אריזה. מהם ההבדלים בין השניים?

SMD הוא קיצור של Surface Mounted Devices, שבו מפעל אריזות LED משתמש בתהליך SMD כדי לחבר את השבב החשוף למחזיק, לחבר את השניים חשמלית באמצעות חוט זהב ולבסוף להגן עליהם באמצעות שרף אפוקסי.

מוצרים בעלי פסיעה קטנה המצופים במארז SMD כוללים בדרך כלל חרוזי LED חשופים או משתמשים במסכה. SMD משתמש בטכנולוגיית הרכבה משטחית (SMT), שהיא אוטומטית מאוד ובעלת יתרונות של גודל קטן, זווית פיזור גדולה, אחידות אור טובה ואמינות גבוהה.

מסך COB הוא מסך לד המיוצר בשיטת אריזת COB, בעוד שכיום אנו אומרים לעתים קרובות שמסך לד הוא מסך לד המיוצר בשיטת אריזת SMD, ההבדל בין השניים הוא ששיטת האריזה שונה.

(2) גובהי פיקסלים שונים

צגי LED ארוזים SMD רגילים מוגבלים על ידי טכנולוגיית האריזה, ומרווח הנקודות שלהם בדרך כלל מעל P1.2, כגון P1.2, P1.56, P1.875, P2.0, P3, P4 וכן הלאה.

מוצרים עם מרווחים קטנים מושפעים מטכנולוגיית ריתוך, וייתכנו תופעות כגון ניתוק חרוזי ריתוך קלים.

מגבלת הפיתוח שלו היא בעיקר שהוא לא יכול להשיג ריווח נקודות מתחת ל-1.0, וכתוצאה מכך אין אפשרות לשפר עוד יותר את רזולוציית המסך,

אם מדובר במצב הדורש בהירות גבוהה באיכות התמונה, זה לא מתאים במיוחד.

מסך התצוגה המצורף ל-COB יכול להשיג ריווח נקודות קטן יותר, לדוגמה, במוצרים P1.2, PO.9 ו-PO.6.

(3) עלות ייצור

ישנם שלבים רבים בתהליך הייצור של SMD LED, ועלות הייצור גבוהה.

בהתבסס על SMD, מסך COB LED מבטל את מושג הסוגריים, ואינו דורש תהליכי ייצור כגון ציפוי אלקטרוליטי, טלאים והלחמת הזרמה מחדש, מה שמפשט את תהליך הייצור.

תהליך צגי ה-SMD LED הוא בוגר, אך תהליך ה-COB עדיין אינו פופולרי, ולכן מחיר מוצרי SMD LED זול יותר מזה של מוצרי COB.

(4) אמינות המוצר

על פי עקרון האמינות, ככל שיש פחות קשרי בקרה למוצר, כך האמינות שלו גבוהה יותר. אמינות המוצר של מארז ה-COB גבוהה יותר.

בייצור, הובלה והתקנה של מסכי תצוגה מסורתיים של LED, עקב חשיפתם של חרוזי המנורה לפני השטח, חרוזי המנורה יפלו במגע עם האצבעות או יתנגשו בדברים אחרים במהלך ההתקנה, וכתוצאה מכך פיקסל מסוים לא יידלק.

זה בעיקר בגלל שחרוזי המנורה מרותכים ללוח המעגל המודפס, והתנגשות עלולה בקלות לגרום למנורה ליפול.

אם תרצו לתקן זאת מאוחר יותר, תוכלו לבקש רק מאנשי צוות טכני להגיע לאתר כדי לרתך או להחליף ישירות את לוח היחידה, מה שיגרום לשיעור גבוה של שירות לאחר המכירה.

למסך התצוגה המצורף ל-COB יש ביצועי הגנה טובים יותר, והוא לא יגרום לחרוזי המנורה ליפול במהלך ההתקנה והשימוש, כך שהמשטח שלו עמיד יותר להתנגשויות ויציבותו משתפרת מאוד.

(5) תכונות אופטיות

חבילת ה-SMD מדביקה את נורות ה-LED אחת אחת על לוח ה-PCB, מה שהופך את נקודת האור לא אחידה.

צג ה-COB משתמש בדבק מפוזר כדי לארוז את השבבים פולטי האור באותו מישור אופקי, מה שהופך את משטח הפולט אור לאחיד יותר.

בנוסף, לקיר הווידאו COB LED יש עקביות צבע טובה, זווית צפייה הקרובה ל-175° ואפקט ערבוב צבעים טוב.

(6) איכות האור

חבילת ה-SMD מחברת מספר התקנים למעגל המודפס, דבר שעלול לגרום לסנוור ול"גוסטינג". מסך COB LED הוא חבילה משולבת. הוא מפחית שבירת אור.

בעיקרון, ההבדל העיקרי בין צגי COB לצגי LED הוא שלוש הנקודות הנ"ל.

מנקודת מבט של פיתוח התעשייה, מסכי COB יהיו הכיוון המרכזי בעתיד.

בהשוואה לתצוגות מסורתיות בטכנולוגיית הרכבה משטחית, לתצוגות COB יתרונות רבים כגון אמינות גבוהה, עלות נמוכה, מרווח קטן, עמידות בפני שחיקה, עמידות בפני פגיעה ויכולת פיזור חום חזקה.

בהשוואה למסכי לד, למסכי COB יש פסיעה קטנה יותר, הגנה טובה יותר ופיזור חום טוב יותר.

באריזת COB ואריזת SMD, התקני אריזת COB סגורים לחלוטין, בעוד שהתקני אריזת SMD חשופים על פני המסך, ושלבי תהליך אריזת COB הם פחותים.

מהם היתרונות של מסך COB LED?

יתרונות מסכי COB LED

1. מרחק פיקסל קטן יותר

• בהירות וצבע משופריםמסכי LED מסוג COB (שבב על הלוח) יכולים להשיג מרחק פיקסלים קטן יותר, וכתוצאה מכך צבעים ברורים, מפורטים ורכים יותר בתצוגה.
• יתרון טכנולוגיהמגבלות של טכנולוגיית SMD (Surface-Mount Device) מגבילות את יכולתה לייצר צגים בעלי פסיעה קטנה. טכנולוגיית COB מתגברת על מחסומים אלה, והופכת צגי LED בעלי פסיעה קטנה לאפשריים יותר.
• תצוגה חלקהללא מחסומים פיזיים בין השבבים פולטי האור, לצגי COB יש יותר פיקסלים ליחידה, מה שמספק תמונות ברורות ועדינות יותר.

2. יכולת הגנה גבוהה במיוחד

• אנקפסולציהמסכי COB LED עוטפים לחלוטין את המכשיר בתוך לוח המעגל המודפס, ומגנים מפני נזק במהלך הובלה, התקנה ופירוק. זה מונע בעיות כגון נפילת מנורה ושבירה.
• עֲמִידוּתמייצור ועד לפריסה, יכולת ההגנה הגבוהה של מסכי COB ממזערת נזקי מוצר ומפחיתה הפסדים.

3. אפקט תצוגה טוב יותר

• פליטת אור ידידותית לעינייםמקור האור "הישטחי" של מסכי COB מדכא ביעילות דפוסי מוירה ועדין לעיניים גם בצפייה מקרוב.
• פיקסלים מלאים לתצוגהמסכי תצוגה קטנים מסוג COB מספקים אפקטים חזותיים דומים למסכי LCD, עם שבירת אור מופחתת ואיכות צבע משופרת.
• יישומים מתקדמיםהאפקטים הוויזואליים המצוינים הופכים את מסכי COB לאידיאליים עבור יישומים מתקדמים, כגון חדרי ישיבות, אולפנים ומרכזי פיקוד.

4. תחזוקה נוחה יותר

• תחזוקה מינימליתהאריזה הקפדנית של מסכי COB פירושה שהם כמעט ואינם דורשים תחזוקה לאחר הפריסה.
• קלות ניקויבניגוד לצגי LED SMD, הדורשים תחזוקה וניקוי קפדניים של המודול, מסכי COB ניתנים לניקוי בקלות בעזרת מטלית הודות למשטח החלק שלהם, האטום בשרף אפוקסי.

5. פיזור חום חזק

• ניהול חום יעילמסכי COB LED מאפשרים לחום לעבור ישירות דרך לוח המעגל המודפס מבלי להצטבר, מה שמבטיח אורך חיים ואמינות טובים יותר של המוצר.

יתרונות אלה מדגישים מדוע מסכי COB LED הופכים לבחירה מועדפת בתעשיית התצוגה, המציעים ביצועים מעולים, עמידות וקלות תחזוקה.

מהם החסרונות של נורת COB LED?

אתגרים באימוץ טכנולוגיית מסך COB LED

1. טכנולוגיית אריזה לא בוגרת:

• מסכי LED מסוג COB (Chip-on-Board) מייצגים טכנולוגיית תצוגה חדשה. עם זאת, טכנולוגיית האריזה הנוכחית אינה מעודנת כמו טכנולוגיית SMD (Surface-Mount Device). דבר זה מביא לדרישות טכניות גבוהות ועלויות מחקר ופיתוח משמעותיות.

2. עלויות מעבר:

• שלבי הייצור בתהליך אריזת ה-SMD שונים מאלה הנדרשים לטכנולוגיית COB. ארגונים העוברים לטכנולוגיית COB יתמודדו עם הפרדה מבסיסי הייצור המקוריים שלהם, מה שיוביל לעלויות טרנספורמציה גבוהות ולמספר מוגבל של יצרנים המסוגלים לבצע את המעבר.

3. אתגרי עקביות צבע:

• עבור צגי LED עם גובה פיקסלים נמוך מ-2 מ"מ, בין אם באמצעות טכנולוגיית SMD או COB, שמירה על צבע דיו עקבי על המסך היא קריטית ודורשת בקרה קפדנית.

4. עלויות גבוהות יותר:

• מחירם של מסכי COB גבוה ב-10-20% מזה של מסכי LED בעלי אותו גובה פיקסל המשתמשים בטכנולוגיית SMD.

עוד על שבב Flip COB LED

 היתרונות של נוריות COB בעלות שבב כפול בשוק צגי המיקרו-פסיעה

בשוק צגי המיקרו-פסיעה המתפתח במהירות, במיוחד עבור מוצרים עם פסעי פיקסלים מתחת ל-P1.0 מ"מ, טכנולוגיית COB (שבב על לוח) בולטת עם יתרונות משמעותיים על פני צגי LED SMD (התקן להרכבה משטחית) ו-GOB (דבק על לוח). כנתיב טכנולוגי מרכזי עבור מוצרים בעלי פסיעה קטנה, טכנולוגיית COB התקדמה משמעותית, והתבדלה לטכנולוגיות שבב להרכבה קדמית ושבב להיפוך.

הבנת טכנולוגיות שבבים קדמיים ושבבים משולבים

מהו שבב LED קדמי?

שבב המותקן קדמית כולל גם את האלקטרודה וגם את המשטח הפולט אור באותו צד של השבב. האלקטרודות מחוברות למצע באמצעות חיבור חוטי.

מהו שבב LED Flip-Chip?

בתצורת שבב-הפוך, המשטח הפולט אור פונה כלפי מעלה בעוד שהאלקטרודה פונה כלפי מטה, ובכך למעשה הופך את עיצוב השבב המותקן בחזית. תצורה זו מבטלת את הצורך בחיבור חוטים, ומציעה מספר יתרונות:

• יציבות גבוהה יותראין צורך בחיווט, מה שמפחית נקודות כשל אפשריות.
• יעילות הארה גבוהה יותרתפוקת אור משופרת עם צריכת אנרגיה נמוכה יותר.
• מרווח אלקטרודות רחב יותרמפחית את הסיכון לכשל חרוזי המנורה, ותורם לאמינות הכוללת.

מדוע נוריות COB בעלות שבב כפול מייצגות את עתיד הצגים

טכנולוגיית COB מסוג Flip-chip בונה על נקודות החוזק של ה-COB המסורתי, ודוחפת את גבולות ביצועי התצוגה. כאיטרטציה מתקדמת של COB, נורות LED מסוג COB מסוג Flip-chip משיגות פערים אמיתיים ברמת השבב, ומציעות יתרונות ברורים התואמים את דרישות הצרכנים לאיכות ויזואלית מעולה, זוויות צפייה רחבות יותר וחוויות צפייה טובות יותר בקרבת המסך.

יתרונות עיקריים של נוריות COB בעלות שבב Flip-Chip

אמינות גבוהה במיוחד:

אריזה דקה וקלה יותר מפחיתה את ההתנגדות התרמית ומאריכה את חיי הצג.

הגנה מעולה מפני מים, התנגשויות, זעזועים, אבק וסטטי.

איכות תצוגה מעולה:

משיג יחסי ניגודיות גבוהים במיוחד (20,000:1), ומשפר את פרטי הניגודיות בין בהירים לחושך לחוויה ויזואלית מעולה.

טכנולוגיית תמונה דיגיטלית HDR מבטיחה איכות מעולה ומושלמת הן לתמונות סטטיות והן לתמונות דינמיות גבוהות.

גובה נקודות קטן במיוחד:

צפיפות פיקסלים גבוהה יותר הופכת את נוריות ה-COB בעלות שבב כפול (flip-chip) לאידיאליות עבור יישומים עם מרווחי פיקסלים מתחת ל-1.0 מ"מ.

יעילות אנרגטית סופר:

מפחית את צריכת החשמל ב-45% באותם תנאי בהירות.

מציע זוויות צפייה טובות ותצוגה צדדית אחידה, מה שהופך אותו מתאים ליישומים פנימיים, קרוב למסך.

מַסְקָנָה

קירות וידאו COB LED, המאופיינים במשקל קל, פרופיל דק ועמידות חזקה בפני התנגשויות ולחץ, מציעים איכות תצוגה מעולה והם יתרון במיוחד בתחומי תצוגה בעלי גובה-רוחב קטן. בעוד שעדיין ישנם אתגרים טכניים להתגבר עליהם, עתיד צגי COB LED נראה מבטיח ועומד להביא חידושים נוספים לתעשיית התצוגה.

על ידי מענה לדרישות הצרכנים ומינוף היתרונות הייחודיים של טכנולוגיית COB מסוג flip-chip, צגים אלה צפויים להפוך לכוח דומיננטי בשוק, המציעים חוויות ויזואליות משופרות ואמינות מעולה.
